Introdução

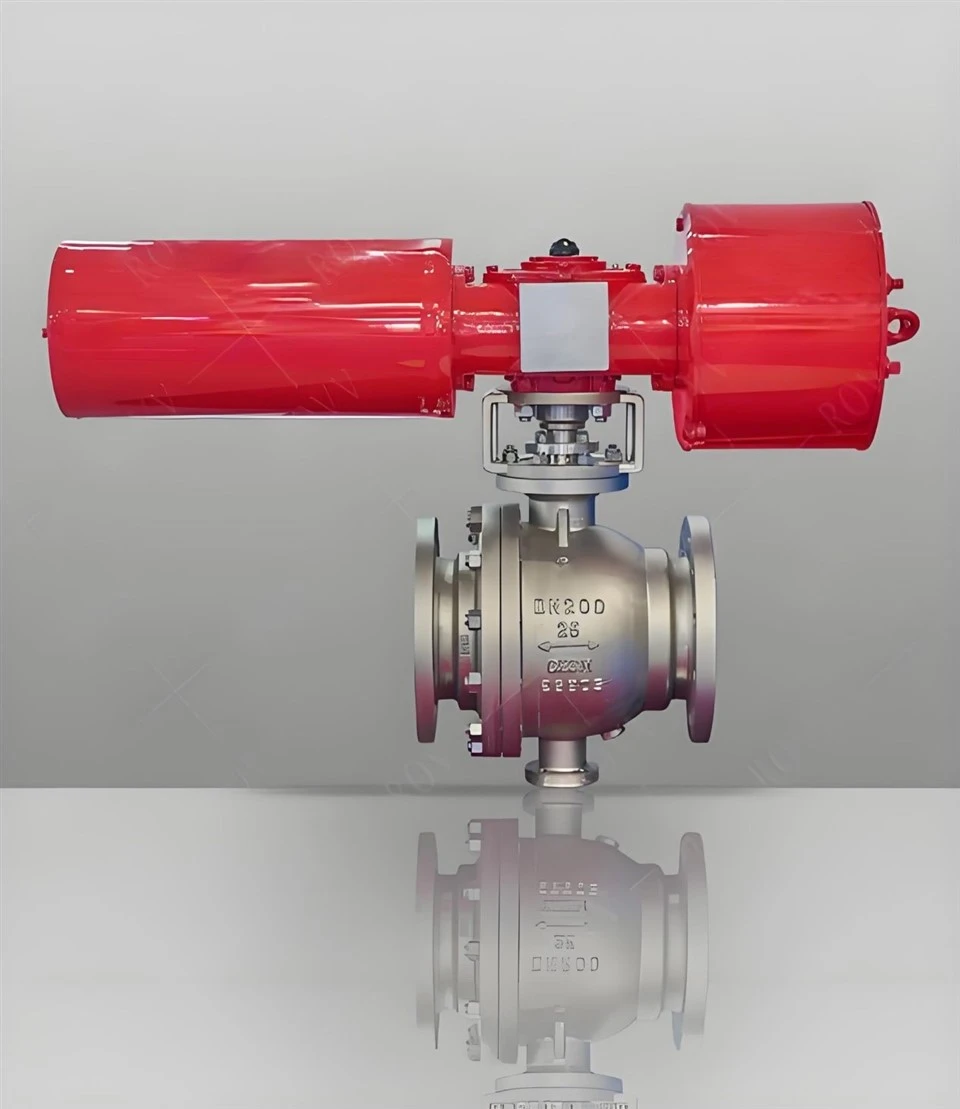

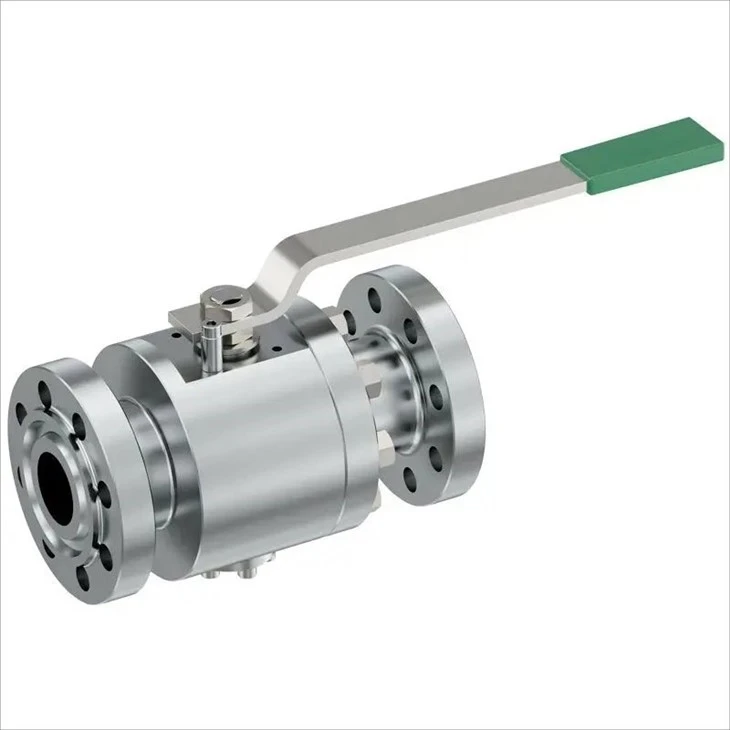

A válvula esférica montada em munhão de 2 unidades é uma válvula esférica fixa usada para abrir, fechar e desligar fluidos em tubulações industriais. Pode ser encomendado a granel ou personalizado.

Parâmetro

Item de parâmetro	Especificação
Modelo	P20TB ou OEM
Construção	Design de corpo dividido flangeado de 2 peças
Almofada de montagem do atuador	Almofada de montagem padrão ISO 5211
Temperatura de trabalho	-196 graus a +400 graus
Padrão-cara a cara-cara a cara	ANSI B16.34 / ASME Seção VIII Div.1 / EN 12516-1
Padrão de faceamento de flange	EN 1092-1 (PN 63–100), ASME B16.5 (ANSI 600)
Perfuração de flange	EN 1092-1 PN63–100/ASME B16.5 ANSI 600
Classe de estanqueidade	API 598 Classe A / ASME B16.104 / FCI 70-2 Classe VI
Padrão de Vazamento	Grau A (Vazamento Zero) de acordo com EN 12266-1 / ISO 5208
Projeto da haste	Design de haste anti-explosão-

Características da válvula de esfera montada em munhão de 2 peças

Resistência a alta pressão

A válvula esfera montada em munhão de 2 peças apresenta um design esférico-montado em munhão que pode suportar com segurança ambientes de alta-pressão PN420/ANSI 2500.

Materiais-resistentes à corrosão

O corpo da válvula é feito de aço inoxidável ASTM A479 F316/F304 e a esfera usa uma sede metálica ou macia, proporcionando forte resistência à água do mar, ácidos, álcalis e meios químicos.

Selo-de longa duração

A sede de pistão duplo-ou sede de{1}alívio garante uma vedação confiável-de vazamento zero, proporcionando à válvula uma vida útil de 10 a 15 anos.

Personalização

Item de personalização	Opções disponíveis
Material do corpo da válvula	Aço carbono, aço inoxidável ou materiais de liga especial
Classificação de diâmetro e pressão	DN 1/2″ –DN 400; PN 10 – PN 420; ANSI 150–ANSI 2500
Estrutura do assento	Sede macia, sede de metal, sedes de pistão duplo DIB-1, sede com alívio automático DIB-2
Método de conexão	Flange RF, flange especial ou outras conexões personalizadas

Perguntas frequentes

P: Qual é o princípio de funcionamento de uma válvula esfera montada em munhão de 2 unidades?

R: A válvula esférica montada em munhão de 2 unidades usa rolamentos superiores e inferiores para fixar a esfera rotativa, conseguindo a abertura e fechamento do meio da tubulação e isolamento confiável.

P: Qual é a principal diferença entre esta válvula e uma válvula de esfera flutuante?

R: A esfera na válvula esfera montada em munhão de 2 peças tem suporte fixo e não se move com pressão, tornando-a mais adequada para aplicações de alta-pressão.

P: Para quais mídias é adequado?

R: Pode ser usado para petróleo, gás natural, água, vapor e vários meios químicos industriais.

P: A estrutura da haste da válvula possui um design de segurança?

R: Sim. A válvula esférica montada em munhão de 2 peças usa uma estrutura de haste anti{2}}explosão para evitar que a haste da válvula se solte sob alta pressão.

P: A direção de instalação da válvula é restrita?

R: Geralmente suporta instalação horizontal ou vertical, e o arranjo deve estar de acordo com os requisitos do projeto.
